久久久午夜-特级毛片在线观看-欧美高清hd18日本-日韩精品久-在线观看毛片视频-色女人网站-天堂视频一区-国产无限制自拍-天天干天天操天天碰-视频一区日韩精品-网红主播av

歡迎訪問鄭州澤暉節能科技有限公司網站！
20多年實力廠家專業生產高鋁磚、粘土磚、澆注料，
莫來石磚、高鋁聚輕、輕質粘土保溫磚等其他耐火材料

全國咨詢服務電話

13007608532 / 15838388826
耐火磚在燒成過程中避免雜質過多的措施
發布時間：2020-07-08       瀏覽人次：0
耐火磚在燒成過程中避免雜質過多的措施

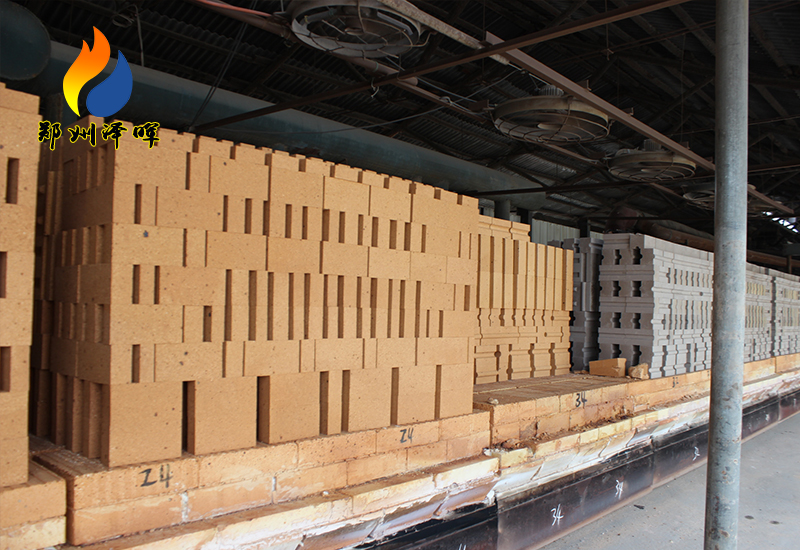

耐火磚在燒成過程中為避免雜質過多的產生大致可分為四個階段：



1.常溫至200℃：此時升溫不宜過快，以防坯體幵裂。在隧道窯中燒成時，前4號車位溫度不應超過200℃。



2.200~900℃：本階段升溫應加快速度。以利于坯中有機物和雜質的化學反應進行。在600?900℃期間，應在窯中保持較強氧化氣氛，避免出現“黑心”廢品。


3.900℃至最高燒成溫度：在高溫階段應溫升平穩，繼續保持氧化氣氛，使坯體受熱均勻，也要防止磚坯開裂。由于在1100℃以上高溫時，燒結收縮非常強烈，收縮率達5%，因此保持溫度梯度平緩，消除內部應力非常重要。由于，粘土制品的止火溫度一般要高于燒結溫度100~150℃,如果所用燒結粘土的燒結溫度范圍較窄，則止火溫度適當低些，在50?100℃左右較適和。粘土耐火磚燒成溫度應保證使結合粘土充分軟化，使其與熟料細粉及粗顆粒表層的反應充分進行，達到粘結熟料顆粒。使制品獲得含適的強度和體積穩定的目的。燒成溫度一般在1250?1350℃。如Al2O3含最高，則制品的燒成溫度應適當提高大約在1350?1380℃。燒成保溫時間—般為2?10h、以保證制品中的反應進行充分，而且使制品表里質量一致。



4.冷卻階段：根據制品在冷卻段中的晶格變化，在800?1000℃以上高溫階段應快速降溫，在800℃以下，則應減緩冷卻速度，實際上，在生產實際中，實際采用的冷卻速度不會對制品造成冷裂危險。
分享：
?
新聞動態
Navigation
  • 鄭州澤暉節能科技有限公司
  • 手機：13007608532
  • 電話：15838388826
  • 郵箱：473615619@qq.com
  • 地址：新密市米村鎮朱家庵村五組

公司簡介 產品中心 成功案例 新聞動態 常見問題 聯系我們

13007608532 / 15838388826

鄭州澤暉節能科技有限公司

手機：13007608532
電話：15838388826
郵箱：473615619@qq.com
地址：新密市米村鎮朱家庵村五組
查看更多

微信洽談

點擊咨詢

13007608532
